射線底片評定制度

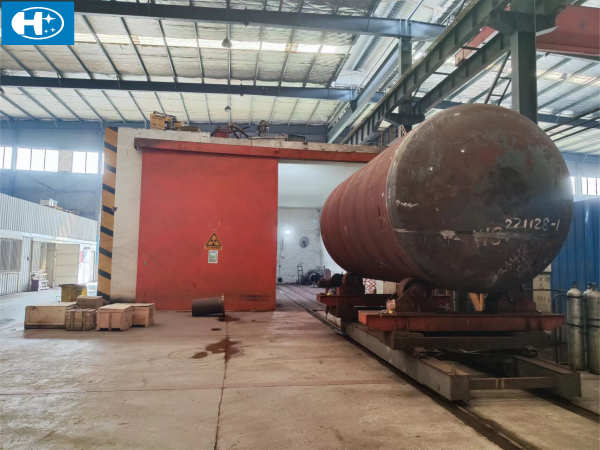

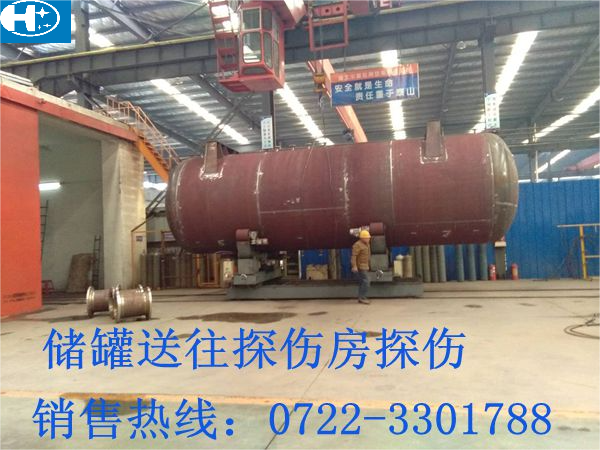

 X射線檢測的對象為AB類焊縫，利用X射線透照攝影的方法，從X射線膠片上顯示出材料加工成的零件和焊接的內部缺陷，以評定制品的質量。綜上所述，以此獲得的底片該如何評定，接下來就由湖北華星液化氣儲罐生產廠家為各位一一列出：

1.射線探傷評片按NB/T47013-2015《承壓設備無損檢測》標準相關要求執行。

2.射線探傷底片評定、審核工作必須由射線Ⅱ級資格人員擔任。

3.評片人員必須了解被檢工件的焊接種類、焊接方法、坡口形式，以及材料種類等，以提供評片時參考。

4.觀片燈最大亮度應能滿足評片要求。評片應在專用評片室內進行，評片室應整潔、安靜、溫度適宜，光線應暗且柔和。

5.評片人員在評片前應經歷一定的暗適應時間。從陽光下進入評片的適應時間一般為5-10min，從一般的室內進入評片的暗適應時間應不少于30s。

6.評片時，底片應在干燥后觀察，觀片燈應有觀察底片最大黑度4.5的最大亮度。

7.評定的底片質量應符合下列要求：

①底片上必須顯示與透照厚相對應的要求達到的最小像質指數。

②底片有效評定區域內的黑度應滿足2.0~4.5的要求。

③底片上像質及影像位置應正確，在焊縫影像上能清楚地看到長度不小于10mm的連續金屬絲影像。

④定位標記和識別標記齊全，底片標記應能清晰顯示影像不模糊，也不至于產生眩光，且不掩蓋被檢焊縫影像。不對底片評定帶來影響。

⑤底片評定范圍內不應存在影響影像觀察的灰霧，干擾缺陷影像識別的水痕、劃痕、顯影條紋、靜電斑紋、壓痕等偽缺陷影像，以及增感屏缺陷帶來的各種偽缺陷。

⑥評片人根據底片上的影像，按NB/T47013-2015《承壓設備無損檢測》標準進行評定，缺陷評定應堅持：定性；定量；定位和質量分級的四項原則。

⑦焊縫無損檢測底片評定合格，開出無損檢測合格通知單，出具射線無損檢測報告;不合格焊縫則開出焊縫返修通知單，按相關規定要求返修后復拍再重新評定。
